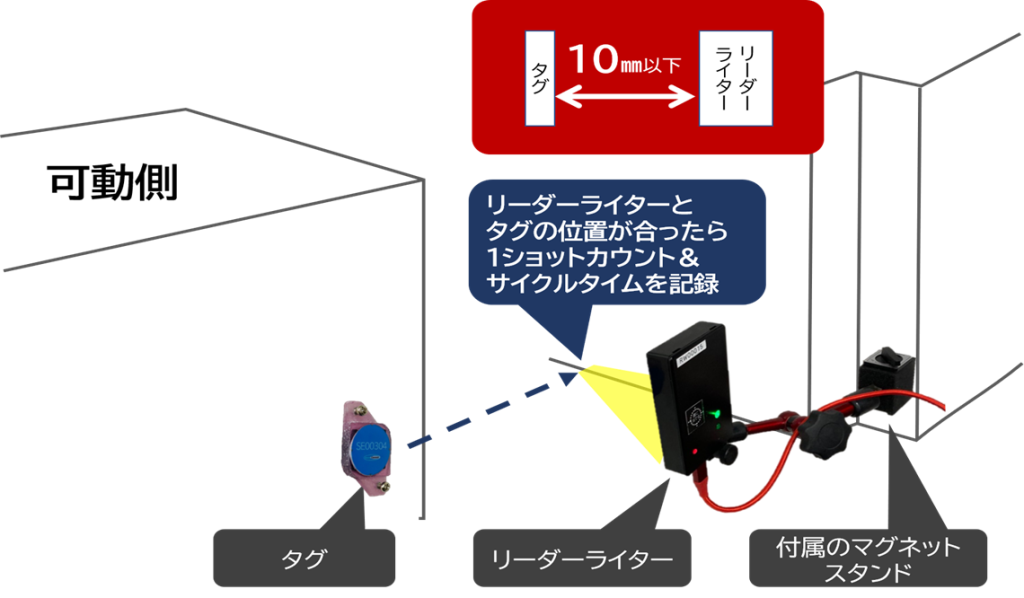

金型にタグを、成型機にリーダーライターを取り付けて、タグとリーダーライターの読み取り部分が一致した時に1ショットをカウントします。1ショット毎の時間をサイクルタイムとして認識しています。

【タグ】

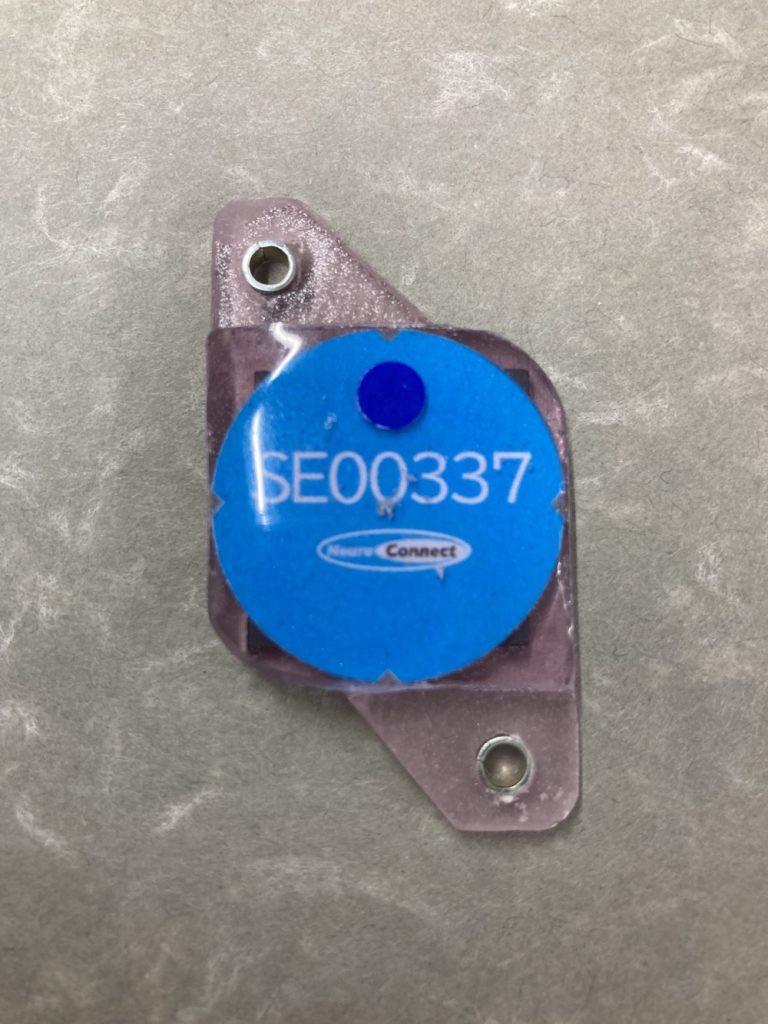

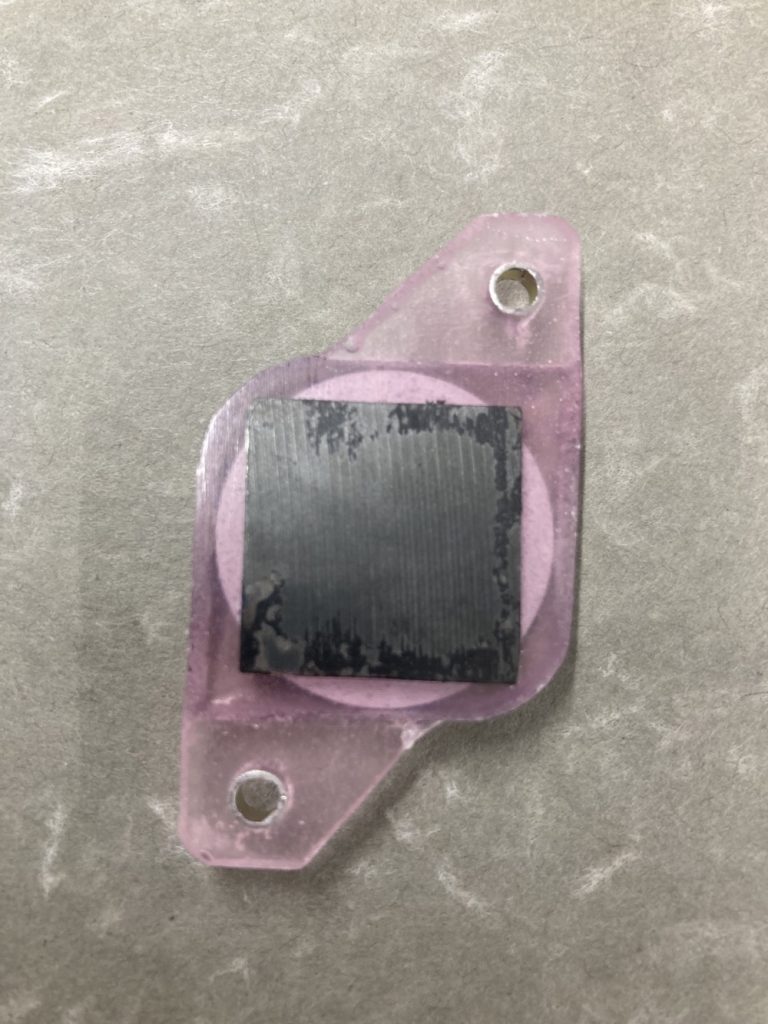

タグは1金型に1つ取り付けてください。タグはNFCタグ・ナンバリング用紙・マグネットをエポキシ樹脂でモールドしています。マグネットなので、金型を加工することなくワンタッチ取付けが可能です。位置ズレが心配な方は金型にタップを切ってM3のねじで固定してください。

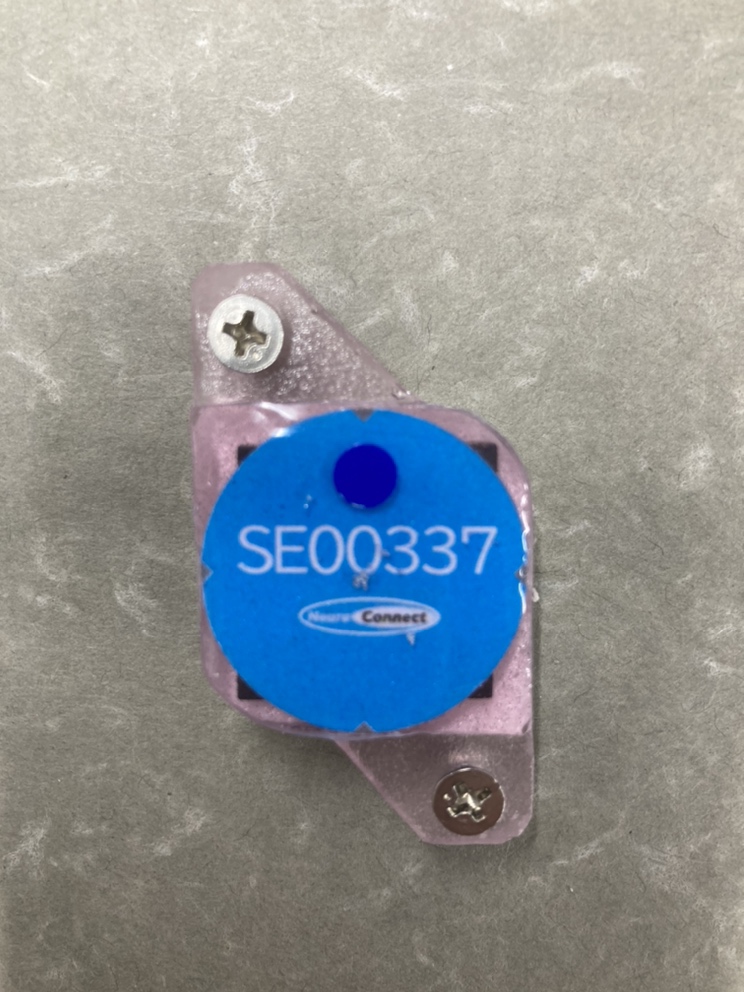

ネジ止め

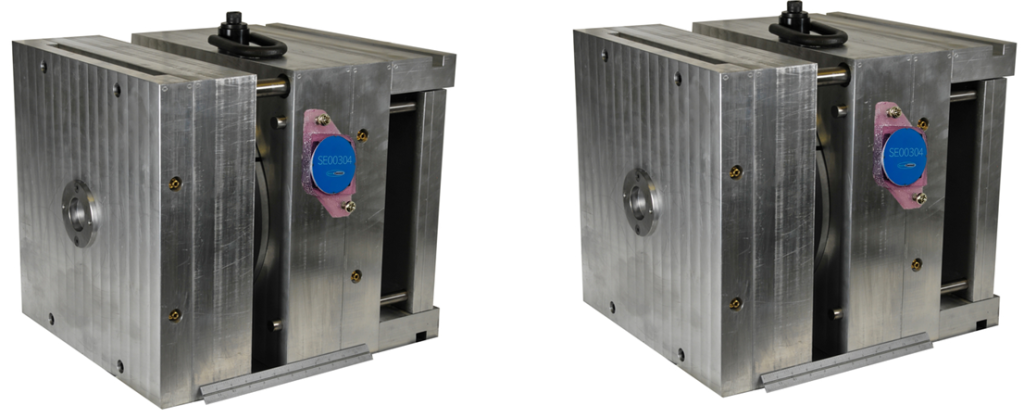

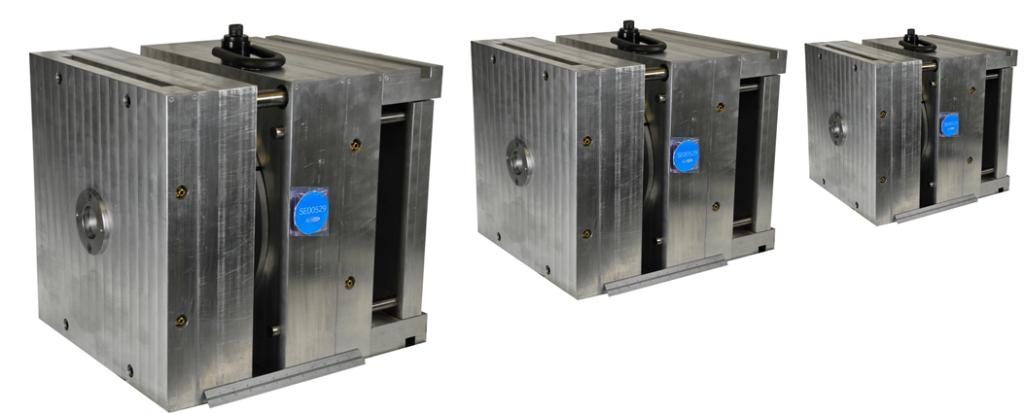

金型ごとに「タグ」を付ける

【リーダーライター】

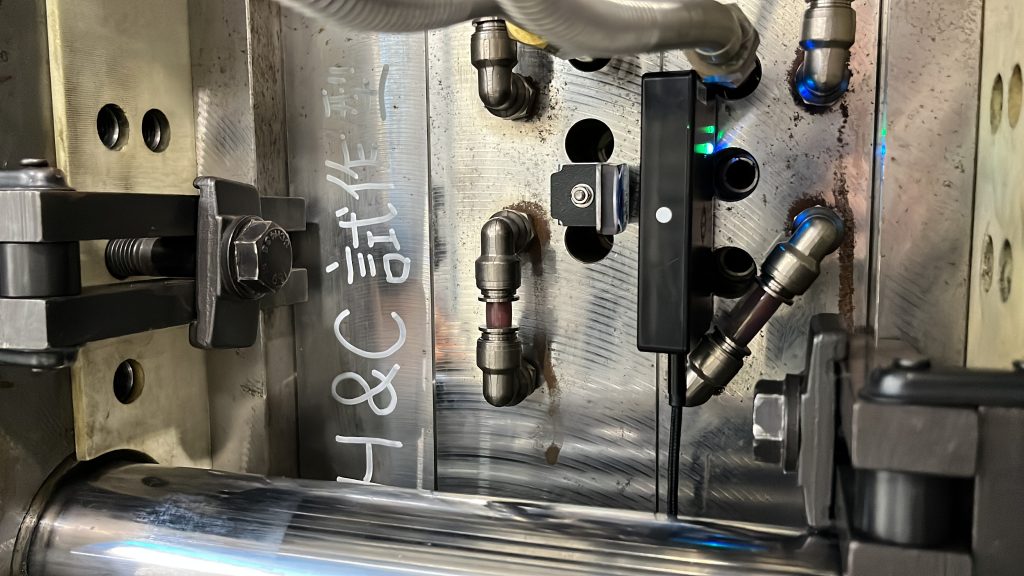

リーダーライターは、成型機に1つ取り付けてください。100V電源が必要ですので、事前に準備をお願いします。リーダーライターは付属のマグネットスタンドに固定して、動ない場所に固定してください。リーダーライターの読み取り面と、タグが重なる位置(10㎜以下の距離)に設置をお願いします。
